一、产品概述

电流互感器(简称CT)在电力系统中，广泛应用于一次测量、控制和保护。正常工作时，二次侧处于近似短路状态，输出电压很低，但在运行中如果二次绕组开路，或一次绕组流过异常电流（如雷电流、谐振过电流、电容充电电流、电感启动电流等），就会在二次侧产生数千伏甚至上万伏的过电压，这不仅给二次系统绝缘造成危害，甚至危及工作人员的生命安全。我公司生产的CTB系列电流互感器二次过电压保护器就是针对这一情况而设计，能够有效防止因CT 二次开路而引起的事故。

二、应用范围

保护器主要用于各种CT二次侧的异常过电压保护。保护器接于二次绕组两端，正常运行时漏电极小，成高阻状态。当发生异常过电压时，保护器迅速动作而短路，面板上显示故障的部位，并有无源信号输出。当故障排除后，电路恢复原状后，又重新投入正常运行状态。CTB保护器应用于CT二次侧的差动绕组、测量绕组、母线保护绕组、备用绕组等。

▲ 正常工作时，流入保护器的电流不超过0.1mA。不影响CT正常工作。

▲ 当CT1与COM两端电压超过150V时CTB两端自动短路保护。

▲ 继电器的接点容量大于5A。所以故障时，能使CT二次侧可靠短路。

▲ 继电器接点具有保持功能，按压“复位”按钮，才能解除保护。

▲ 若是在停电状态下解除了故障，上电后按复位键方可继续正常工作。

▲装置提供了一路继电器触点输出,当任意一路CT开路时,触点自动闭合，可接各种声光报警器或提供给综合保护装置使信息远传。直到故障排除后，不短路保护时触点才断

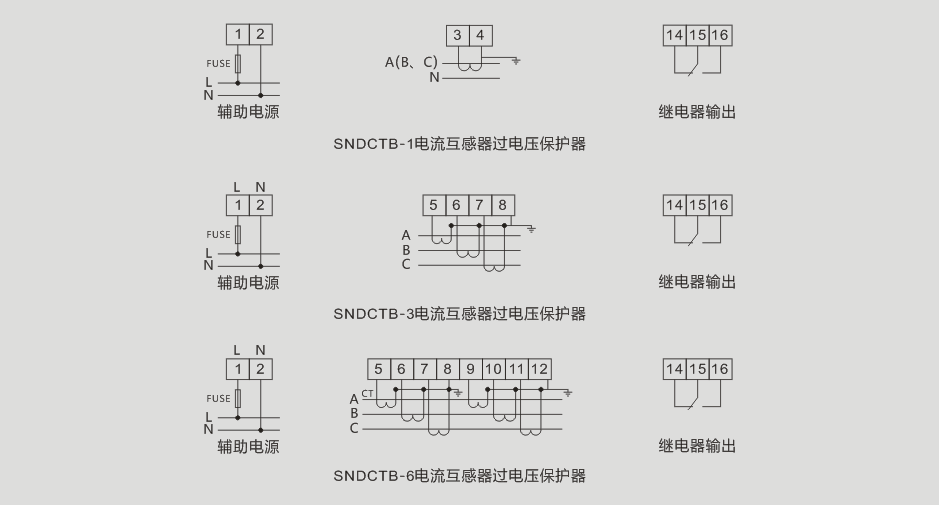

三、接线图

四、技术参数

▲ 供电电源：AC/DC85~265V

▲ 正常漏电流IL20V：≤1mA

▲ 导通电压UC：150V±10%

▲ 导通时间TS：50ms≤Ts≤250ms

▲ 遥信继电器接点容量：AC 220V/5A

▲ 保护继电器接点容量：AC 220V/5A

▲ 保护电流：≥5A

▲ 工作环境：温度：-20℃～70℃ 湿度：<95％RH

▲ 复位方式：手动按压“复位”按钮；上电自动“复位”

▲ 抗震性能：10~50~10Hz/2g/3min

▲ 抗干扰：4.4KV/M

▲ 耐压：2.5KV/AC，漏电流0.5mA~1min

▲ 可靠安全性：符合IEC834-1要求

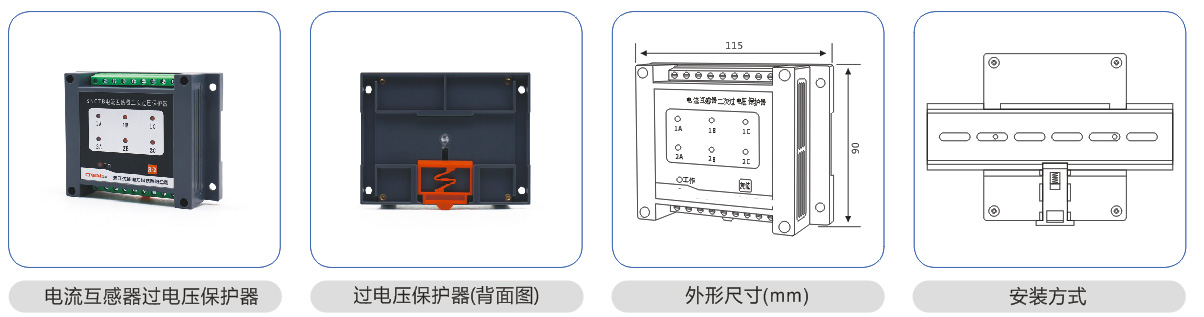

▲ 外形尺寸：2~6绕组115×90×40(mm)、2~12绕组145×90×40(mm)

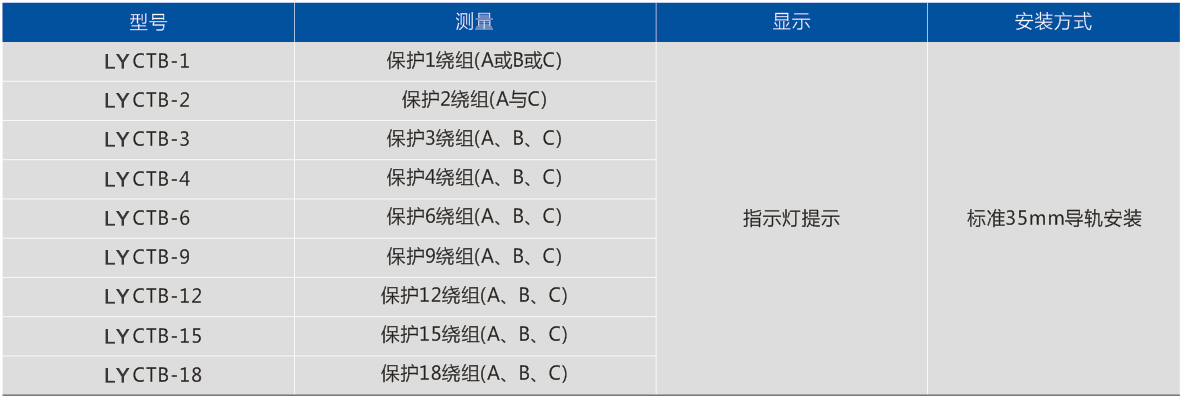

▲ 安装方式：导轨式安装(35mm)、螺栓固定式安装

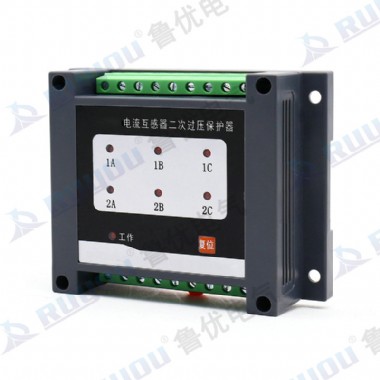

五、产品外观

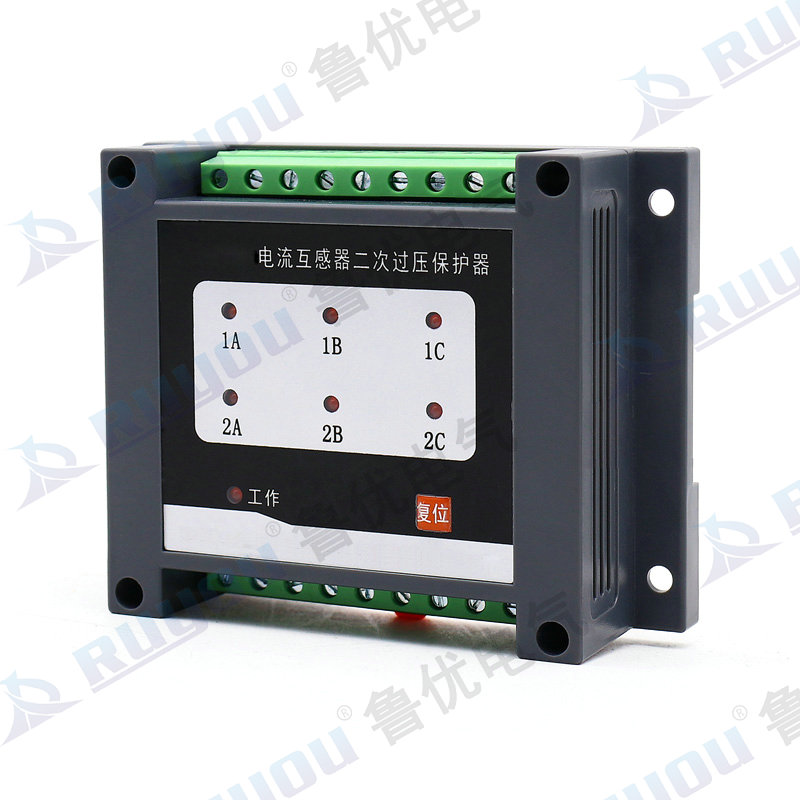

六、产品外观
