一、产品概述

■无功功率变送器是一种能将输入电压、电流信号经隔离后，转换成与输入无功功率成线性比例直流信号输出的仪器，它能反映系统负荷的特性(容性或感性)可长期连续运行，可广泛应用于电力及非电力系统对测量无功功率要求较高的场所。无功功率采用跨相法测量：适用于频率为50Hz或60Hz的三相三线对称平衡系统的测量；无功功率采用移相法测量：适用于频率为50Hz或60Hz单相、三相三线平衡或不平衡系统、以及三相四线系统的测量。

二、技术参数

▲输入端

输入电流范围：AC 0-5A

输入电压范围：AC 0-500V

频率范围：40Hz-60Hz

▲ 输出端

输出信号：4-20mA；0-20mA；0-5V；0-10V

输出负载电阻：RL≤500Ω(输出为电流信号时)

RL≥10KΩ(输出为电压信号时)

▲基本参数

电源：AC85-265V

额定功耗：≤4W(AC220V供电，20mA输出时)

基本精度：≤0.5%F.S.

温度漂移：0.02%F.S./℃(-20℃~+55℃)

响应时间：≤400mS(0-90%)(TYP)

绝缘强度：2000VAC/1min(输入、输出、电源之间)

绝缘电阻：≥100MΩ(输入、输出、电源之间)

工作温度范围：-20℃~+55℃

电磁兼容性：符合GB/T 18268(IEC61326-1)

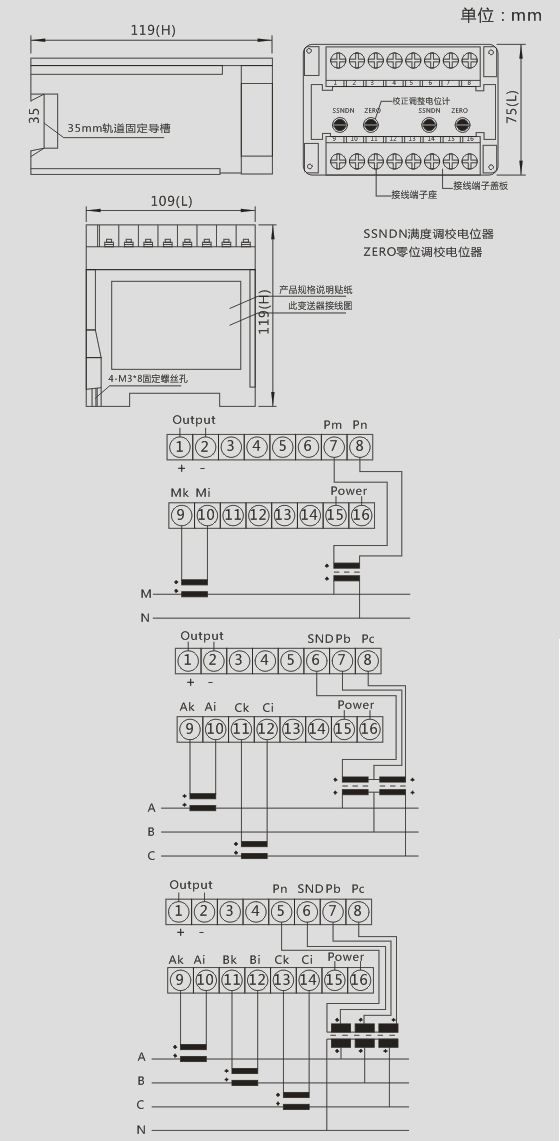

四、外形尺寸与接线图
